我們分析過拖鏈電纜斷芯的原因，不當安裝也可能導致拖鏈里的電線經常斷芯，為避免這種情況工程人員需要了解拖鏈布線安裝注意事項。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈布線安裝原則及注意事項oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

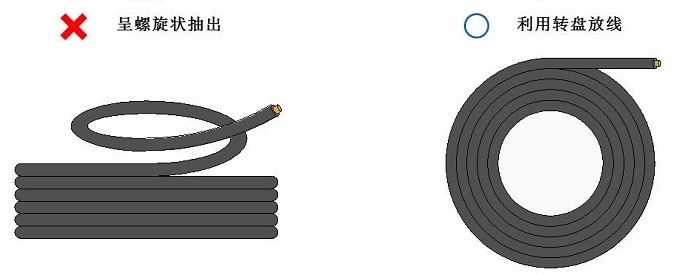

1、避免電纜產生扭曲oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

從成卷的電線中抽取拖鏈電纜時，要注意不能扭曲。即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來，用于該場合的電纜只能直接從電纜卷上取得。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

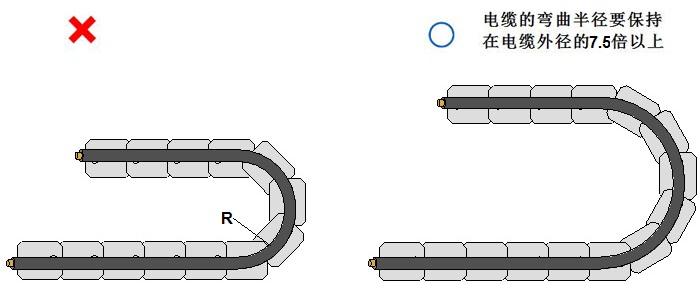

2、盡量保持較大的電纜彎曲半徑oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的彎曲半徑要保持在電纜外徑的7.5倍以上。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

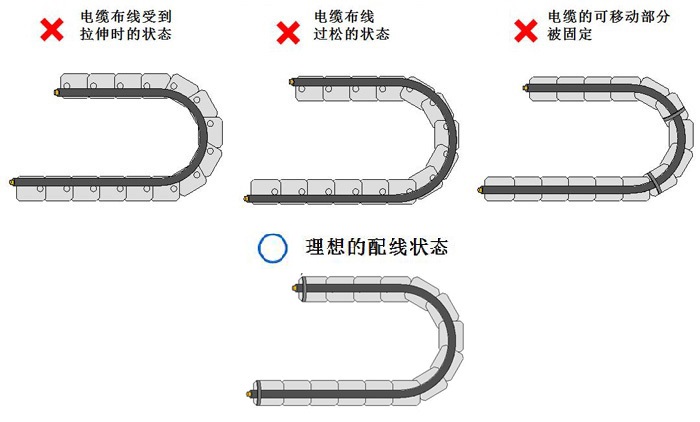

3、拖鏈內的張力分布以及固定方式oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

另外，電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

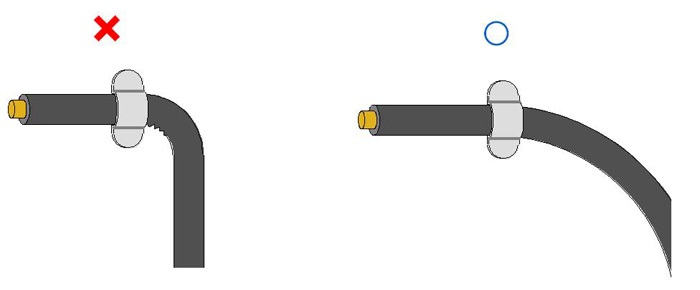

(3)捆扎部分附近不能過度彎曲。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

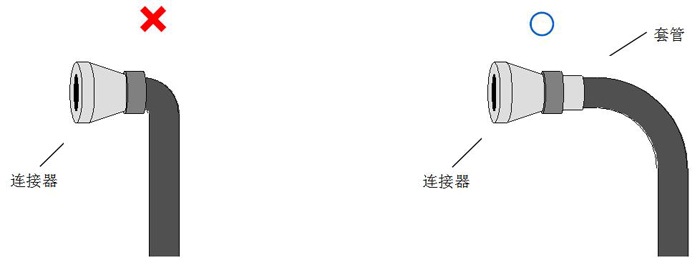

(4)安裝連接器時需要用套管或外殼支撐。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

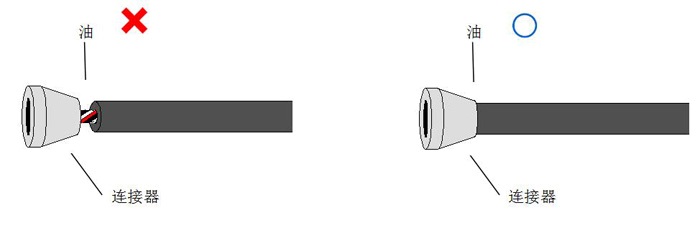

(5)防止連接器根部向電纜內部滲油。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

4、防止電纜互相干擾oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

為防止同時布線的拖鏈電纜之間互相干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈，在拖鏈中電纜間的空隙至少應為電纜直徑的10%。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

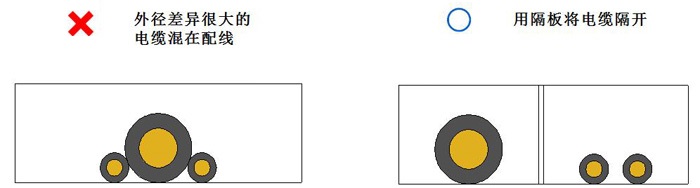

5、外徑差異很大的電纜混在配線oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

外徑差異很大的電纜如果混在配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將拖鏈電纜隔開。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

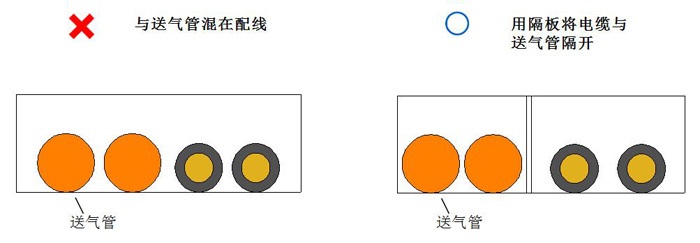

6、電纜與送氣管的混在配線oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線。這時需要用隔板將拖鏈電纜與送氣管隔開。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

了解拖鏈布線安裝原則及注意事項，有助于減少拖鏈電纜斷芯情況的發生，同時也有助于提高拖鏈中高柔性電纜的工作效率。oit拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  柔性電纜與軟電纜是什么關系？

  答

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
