3種拖鏈用電線電纜識別方式

文章出處：m.caixuezhen.com 作者：玖泰智能科技時間：2018-09-08 14:22:29 瀏覽量：返回上一頁

在工業電子系統，自動生成線，倉儲設備，機器人，消防系統，起重機，數控機床和冶金工業中，拖鏈電纜的使用越來越廣泛。市場上的拖鏈電纜可以說是琳瑯滿目，即使專業人士也很難選擇。拖鏈電纜怎么識別呢？玖泰憑借多年從事拖鏈電纜研發、生產的經驗，總結了以下3種拖鏈用電線電纜識別方式。

通過柔韌性來識別拖鏈電纜

拖鏈電纜一般是指拖鏈中可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜。耐磨損則要求拖鏈電纜具有一定的硬度，硬度反應著拖鏈電纜的耐機械疲勞性。

拖鏈電纜除了導電性能、信號傳輸等功能、還要與設備匹配，與拖鏈使用環境相適應，較主要的基本特征就是：可以經受長時間彎曲運動而保障正常工作。由于電纜需要來回彎曲運動，人們對拖鏈電纜的印象就是越軟越好，認為越軟越耐彎曲，所以常常將柔軟作為選擇拖鏈電纜唯一的標準，

實際上，耐彎曲和耐磨是拖鏈電纜必須具備的兩個重要特點，軟對應著彎曲性，硬對應著耐磨性，選擇拖鏈電纜時，二者缺一不可。所以，只有柔韌性適度的拖鏈電纜才是ZUI適合于拖鏈的電纜。

通過護套成型方式來識別拖鏈電纜

電纜護套成型方式包括擠管式和擠壓式。

管狀成型的護套無法在經常的彎曲過程中提供絞線結構必要的支持，絞線結構很容易分裂。

甲胄式擠壓成型護套保證電纜運動時，芯線不會松開。當護套通過特別大的擠壓形成，護套形成導向槽同時對芯線的運動有導向作用并且提供支撐作用。

通過內部結構來識別拖鏈電纜

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。

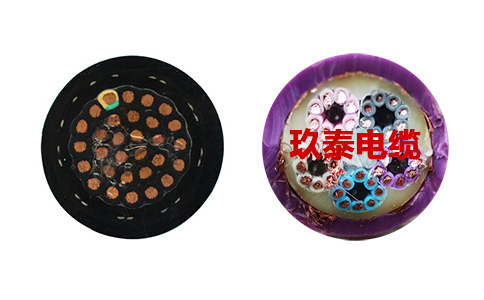

拖鏈電纜內部結構分為分層絞合和分束絞合

分層電纜：電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，他的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。

分束成纜：電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在ZUI大的彎曲受力作用在也能保持穩定。拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。

因此，同是拖鏈電纜，他們的結構未必相同，生產技術未必相同，這樣它們的彎曲半徑及耐彎曲次數也未必相同，選擇拖鏈電纜時注重電纜的內部結構尤為重要。
